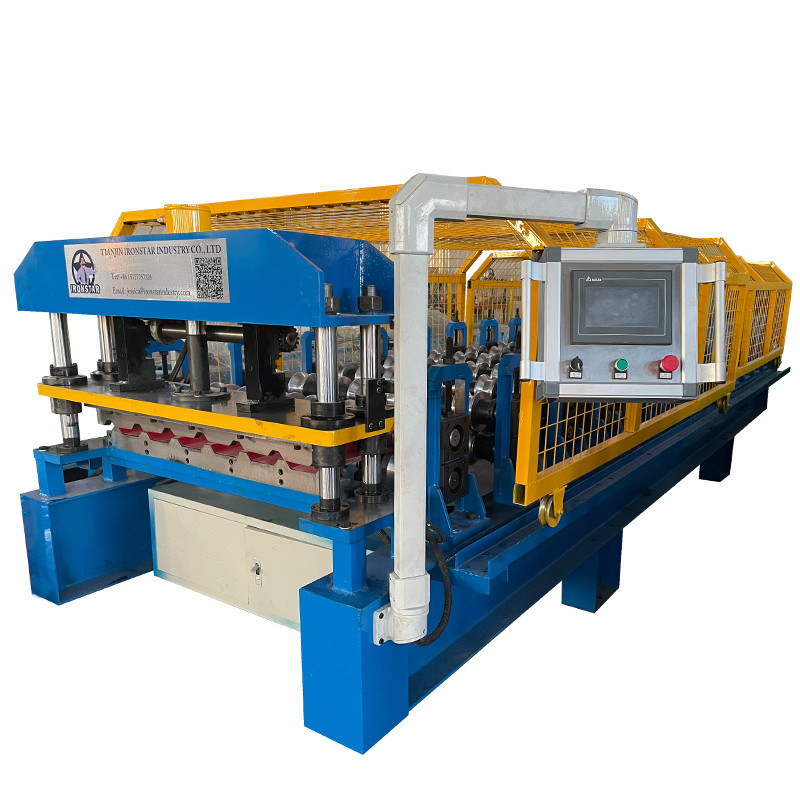

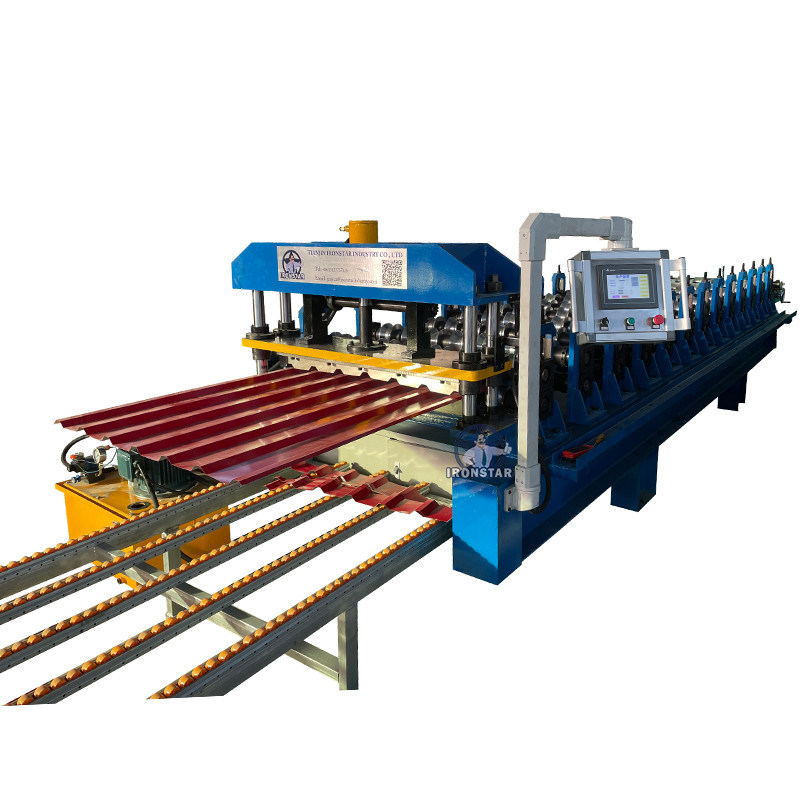

アメリカ向け カスタマイズ自動金属板 0.3-0.8mm U型屋根パネルロールフォーミングマシン
U型屋根パネルロールフォーミングマシン
U型パネルロールフォーミングマシンは主にアメリカで使用されており、圧延厚さは0.3～0.6mm、材料はPPGI（プレペイントガルバリウム鋼板）を使用しています。一部のお客様は、PBUパネルとU型パネルを1台のマシンで製造したいと要望されており、それは可能です。お客様のために2つの図面を製造するマシンを製作しました。
U型パネルロールフォーミングマシン | U型屋根材マシン | U型パネルマシン
デコイラー - ロールフォーミングマシン - PLC制御ボックス - 油圧カッター - ランアウトテーブル
|
番号 |
タイプ |
仕様 | |
|
1 |
原材料 | タイプ | PPGI |
| 供給幅 | お客様の図面通り | ||
| 厚さ | 0.3-0.6 mm | ||
|
2 |
デコイラー | 操作 | 手動 |
| 重量容量 | 5トン | ||
|
3 |
本体 | ローラー台 | 11-13列 |
| シャフト径 | 70 mm | ||
| シャフト材質 | 45# 0.05mmクロムメッキ | ||
| ローラー材質 | 45# 0.05mmクロムメッキ | ||
| フレーム | 360mm C型鋼 | ||
| フレーム厚さ | 16 mm | ||
| 機械サイズ | 約 5.8*1*1.5 m | ||
| 機械重量 | 約 4トン | ||
| 機械の色 | お客様の要望通り | ||
| 操作 | 油圧自動 | ||
| 作業速度 | 通常速度 8-20 m/分 | ||
| 4 | カッター | 硬度 | 50-65 HRC |
| 切断公差 | ± 1mm | ||
| 材質 | Cr 12 | ||
| 操作 | 油圧切断 | ||
| 5 | 動力 | 駆動方式 | チェーン 1インチ |
| 主モーター | 4 KW | ||
| カッター用ポンプモーター | 3 KW | ||
| 電圧 | 380V/50HZ、3相またはお客様の要望通り | ||
|
6 |
制御ボックス | 電気ボックス | PLC制御システム、インバーター |
| 画面 | タッチスクリーン | ||
| PLCブランド | デルタ製（台湾） | ||
| インバーターブランド | デルタ製（台湾）またはSAJ | ||
| 言語 | 中国語と英語、またはお客様の要望通り | ||
| 7 | スタッカー | 操作 | 手動 |
| 長さ | 2-3 m | ||
鋼コイルを立てて巻き戻し、安定して作業させるために使用されます。
積載量：5トン
コイル内径：470-530 mm
作業タイプ：手動操作
色：お客様の要望通り
ローラー材質：45#鋼 0.05mmクロムメッキ
ローラー表面研磨、硬質メッキ処理
研磨された表面と金型への熱処理により、成形プレートの表面を滑らかに保ち、スタンプ時に傷がつきにくくします。

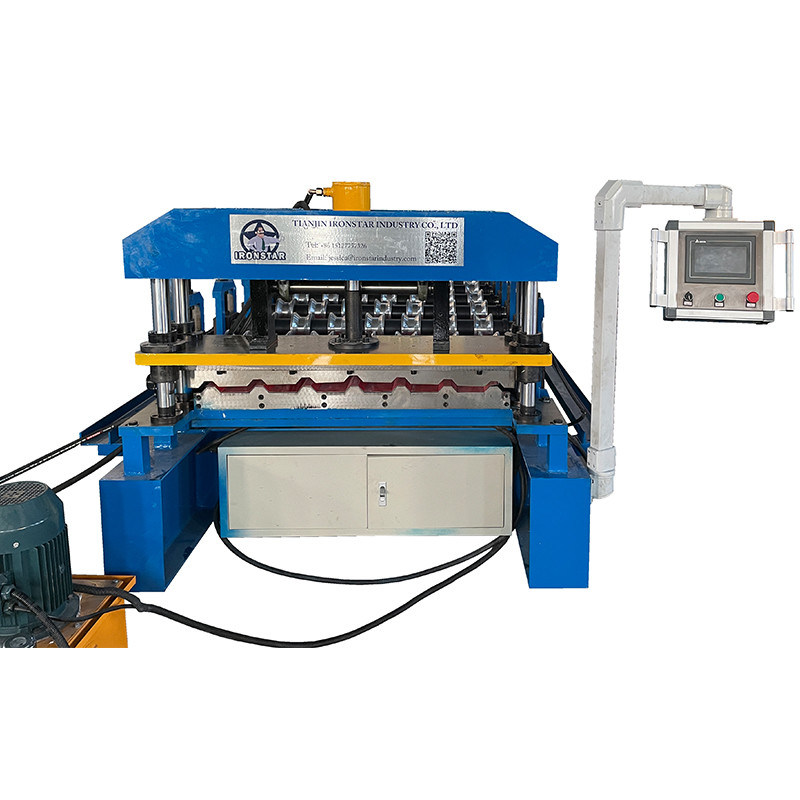

油圧駆動と自動位置決めを採用し、寸法を決定して対象製品を切断します。
刃の材質：Cr12、焼き入れ処理
ビーチを通して原材料（鋼板）を挿入し、製造・加工します。
コイルがまっすぐ進み、完成品が整然と平行になることを保証できます。
DETAL PLC制御システム
対象ピースの長さは調整可能でデジタル表示されます。
2つの操作モード：自動および手動タイプ
ボタン操作と画面タッチ操作、簡単操作
言語：中国語と英語、またはお客様の要望通り
油圧オイルを油圧オイルタンクに供給します。
ポンプモーターがカッターの作動を駆動します。
モーター出力：3KW
作動油：46#オイル
補充容量：オイルはタンク容量の3/4まで補充
油圧：8-10 MPa
長さ：通常 2-3 m
操作：手動作業

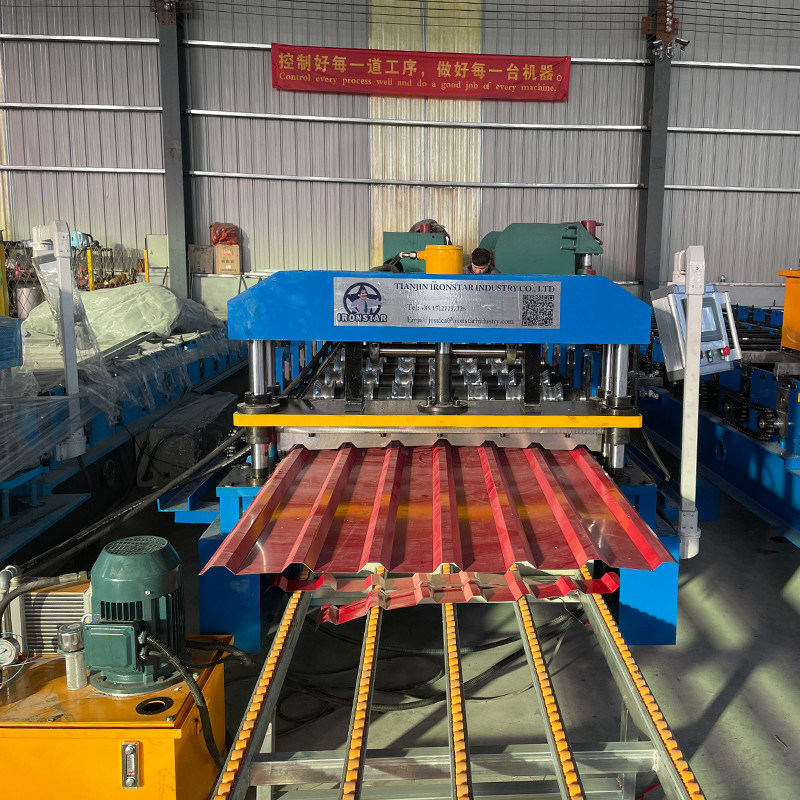

完成したピースを収集するために使用されます。
ピースを伝達するためのサポートローラー
フォークリフトでのパネルの取り外しが容易
1）梱包方法：裸梱包。販売者は、輸送中に機器が防湿、防腐、損傷しないことを保証するものとします。
2）支払い条件：契約総額の30％をT/Tで支払い、残りの70％を買い手が販売者の工場で検査した後、引き渡し前にT/Tで支払います。
3）納期：販売者は、買い手からの保証金の受領後、40営業日以内に機器が出荷準備完了であることを保証します。
4）サービス：必要に応じて、技術者をあなたの国に派遣して機械を修理することができます。買い手は、ビザ、往復航空券、宿泊費、日給120米ドルを含むすべての費用を負担する必要があります。
5）保証：36ヶ月保証期間中、交換部品は無料ですが、買い手は送料を負担する必要があります。
6）パッケージ：完全な機器1セットには、20フィートコンテナが必要です。
