カスタム自動金属シート 0.3-0.8mm U ルーフパネルロール成形機 アメリカ向け

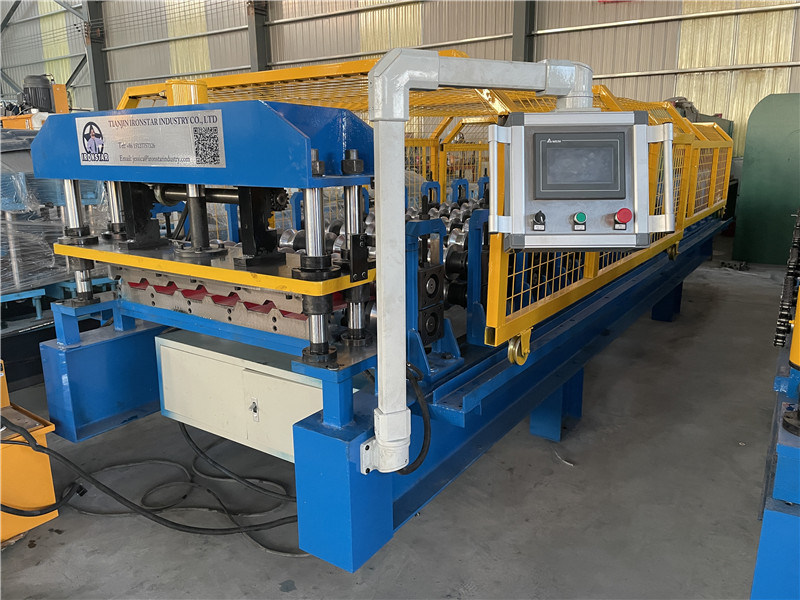

U ルーフパネルロール成形機

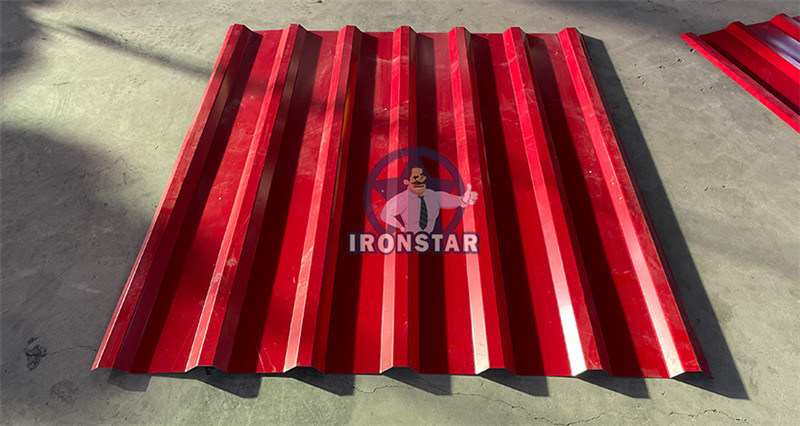

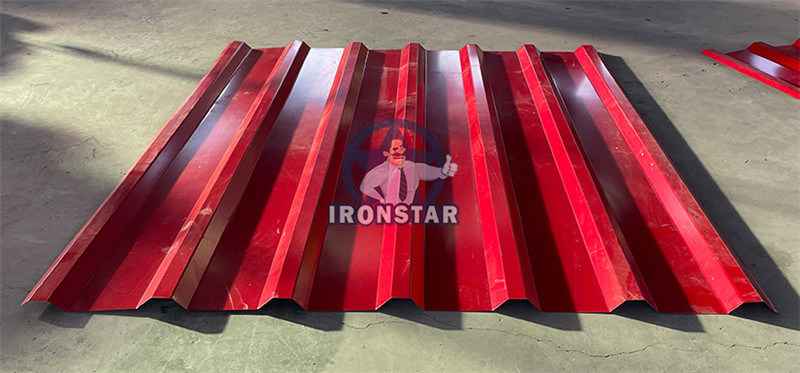

U パネルロール成形機は主にアメリカで使用され、圧延厚さは 0.3-0.6 mm、材料は PPGI (プレペイントガルバリウム鋼) です。一部のお客様は、PBU パネルと U パネルを 1 台の機械で製造することを求めていますが、それは可能です。当社は、お客様のために 2 つの図面を製造する機械を製造しています。
U パネルロール成形機 | U パネル屋根材シート機械 | U パネル機械
台形屋根材シートロール成形機のワークフロー
デコイラー - ロール成形機 - PLC コントロールボックス - 油圧カッター - ランアウトテーブル
|
いいえ |
タイプ |
仕様 | |
|
1 |
原材料 | タイプ | PPGI |
| 給餌幅 | お客様の図面通り | ||
| 厚さ | 0.3-0.6 mm | ||
|
2 |
デコイラー | 操作 | 手動 |
| 重量容量 | 5 トン | ||
|
3 |

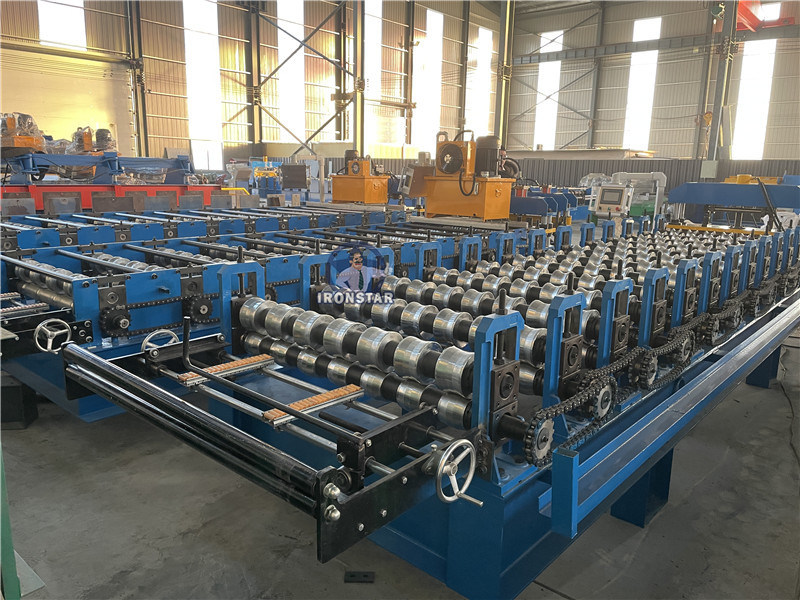

本体 | ローラー ステーション | 11-13 列 |
| シャフトの直径 | 70 mm | ||
| シャフト素材 | 45# (0.05mm クロムメッキ) | ||
| ローラー素材 | 45# (0.05mm クロムメッキ) | ||
| フレーム | 360mm C チャンネル | ||
| フレーム厚さ | 16 mm | ||
| 機械サイズ | 約 5.8*1*1.5 m | ||
| 機械重量 | 約 4 トン | ||
| 機械の色 | お客様の要望通り | ||
| 操作 | 油圧自動 | ||
| 作業速度 | 通常速度 8-20 m/分 | ||
| 4 | カッター | 硬度 | 50-65 HRC |
| 切断公差 | ± 1mm | ||
| 素材 | Cr 12 | ||
| 操作 | 油圧切断 | ||
| 5 | 電源 | 駆動方式 | チェーン 1 インチ |
| メインモーター | 4 KW | ||
| カッター用ポンプモーター | 3 KW | ||
| 電圧 | 380V/50HZ、3 相またはお客様の要望通り | ||
|
6 |
コントロールボックス | 電気ボックス | PLC 制御システム、インバーター |
| 画面 | タッチスクリーン | ||
| PLC ブランド | デルタ (台湾製) | ||
| インバーター ブランド | デルタ (台湾製) または SAJ | ||
| 言語 | 中国語と英語、またはお客様の要望通り | ||
| 7 | スタッカー | 操作 | 手動 |
| 長さ | 2-3 m | ||
鋼コイルを立てて巻き取り、安定して作業させるために使用されます。
積載量: 5 トン
コイル内径: 470-530 mm
作業タイプ: 手動操作
色: お客様の要望通り
ローラー素材: 45# スチール (0.05mm クロムメッキ)
ローラー表面研磨、硬質メッキ処理
研磨された表面と金型への熱処理により、成形プレートの表面を滑らかに保ち、スタンプ時に傷がつきにくくします。
油圧駆動と自動位置決めを採用し、寸法を決定してターゲット製品を切断します。
ブレードの素材: Cr12、焼き入れ処理
製造・加工のために、原材料（鋼板）を投入します。
コイルがまっすぐ進み、完成品が整然と平行になることを保証できます。
デルタ PLC 制御システム
ターゲットピースの長さは調整可能で、デジタル表示されます。
2 つの操作モード: 自動および手動タイプ
ボタン操作と画面タッチ操作、簡単な操作
言語: 中国語と英語、またはお客様の要望通り
油圧オイルを油圧オイルタンクに供給します。
ポンプモーターがカッターの作動を駆動します。
モーター出力: 3KW
作動油: 46# オイル
容量: オイルはタンク容量の 3/4 を追加
油圧: 8-10 MPa
長さ: 通常 2-3 m
操作: 手動作業
完成したピースを収集するために使用されます。
ピースを伝達するためのサポートローラー
フォークリフトでのパネルの取り出しが容易
1). 梱包方法: 裸梱包。販売者は、機器が防湿、防食され、輸送中に損傷しないことを保証するものとします。
2). 支払い条件: 契約総額の 30% を T/T で支払い、残りの 70% を購入者が販売者の工場で検査した後、引き渡し前に T/T で支払います。
3). 納期: 販売者は、保証金受領後40 営業日以内に機器が出荷準備完了であることを保証します。
4). サービス: 必要に応じて、技術者をあなたの国に派遣して機械を修理することができます。購入者は、ビザ、往復航空券、宿泊費、日給 120 米ドルを含むすべての費用を支払う必要があります。
5). 保証: 36 ヶ月 保証期間中、交換部品は無料ですが、購入者は送料を支払う必要があります。
6). 梱包: 1 セットの完全な機器には、20 フィートコンテナ が必要です。
